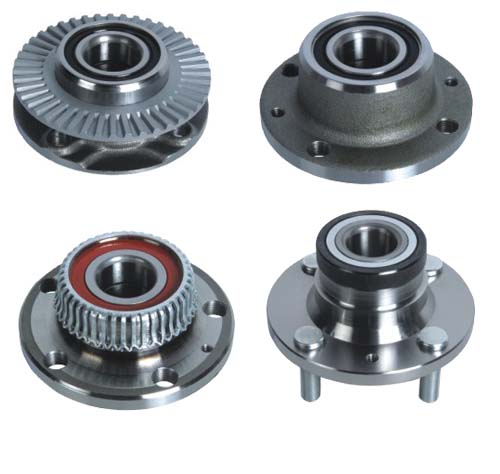

3rd generation hub units
Unit No.
Dimensions (mm)
Inner flange
Outer flange bolt
No. of
Unit
Outer flange
A
B
C
D
E
F
G
Bolt hole size (Q'ty)
Bolt size (Q'ty)
hole size & hole Dia.
Splines
Model
shape
H
I
J
K
S
100104
116.8
98
58.9
57.9
 -
52
85
4xM12x1.25
 -
4 x Ø10 x .25
20
X
II
513017K
125.4
100
58.32
57.02
73.4
44.3
98.5
 -
5 x M12 x 1.5
3 x Ø12.7
33
X
I
513016K
146
115
70.63
70.15
89.95
41.78
116
 -
5 x M12 x 1.5
3 x Ø12.7
27
X
I
513084
154
114.3
72
71.4
100
54
120.65
 -
5 x 1/2-20UNF
3 x M12 x 1.75
27
X
I
52730-38102
148
114.3
75.9
66.9
65.9
59
100
 -
4 x M12 x 1.5
4 x M10 x 1.25
 -
Y
V
513074
139
114.3
72.8
71.2
86.8
37.7
112
 -
5 x M12 x 1.5
4 x M10 x 1.5
26
X
II
513075
126
100
60.7
56.7
87
37.3
112
 -
5 x M12 x 1.5
4 x M10 x 1.5
26
X
II
513011K
125.4
100
57.73
57.03
70.99
41.96
102
 -
5 x M12 x 1.5
3 x Ø13
33
X
I
574566B
135.5
108
68
65
83.5
43
103
4 x M12 x 1.75
  -
4 x M12 x 1.75
26
Z
III
574566C
135.5
108
68
65
83.5
43
103
5 x M12 x 1.75
  -
4 x M12 x 1.75
26
Z
III
BARB243823AD
130.5
108
68
65
81
37
103
4 x M14 x 1.5
  -
4 x M12 x 1.5
26
Z
V
633293
116.8
98
58.9
57.9
 -
52
85
4 x M12 x 1.25
  -
4 x Ø10 x 1.25
 -
X
II
801143D
 -
 -
 -
 -
 -
 -
 -
 -
 -
 -
 -
Y
V
513100
139
108
70.92
63.1
85.44
36.2
112
 -
5 x M12 x 1.5
3 x M12 x 1.75
26
X
I
513087
145.5
115
70.61
70.1
 -
42
116
 -
5 x M12 x 1.5
3 x Ø14
33
X
I
513138
128
100
60.9
56.9
87
37.6
112
 -
5 x M12 x 1.5
3 x M12 x 1.75
26
X
I
513121
145.8
115
70.6
70.1
 -
41.9
116
 -
5 x M12 x 1.5
3 x M12 x 1.75
33
X
I
513044
144.5
115
70.61
70.1
91.06
44.85
146.05
 -
5 x M12 x 1.5
4 x M12 x1.5
33
X
V
513089
146
114.3
73.3
71.4
91.3
42.1
116
 -
5 x M12 x 1.5
3 x M12 x 1.75
33
X
I
513061
144.5
120.65
70.63
71.14
91.95
47.24
120.65
 -
5 x M12 x 1.5
3 x M12 x 1.75
27
Z
I
30BWK16
151.8
114.3
62
60
 -
75
99
5 x M12 x 1.5
 -
4 x Ø10.5
 -
Y
V
3NDF026
135
100
54.95
53.92
73.9
54.5
 -
 -
4 x M12 x 1.5
4 x M10 x 1.25
 -
Z
V
801106
139
120
79
74
90
61.1
106
5 x M12 x 1.5
 -
4 x M12 x 1.5
 -
Y
VI
801344D
131
112
68
57
 -
70.15
95
5 x M14 x 1.5
 -
5 x Ø10.8
 -
Z
V
512001ABS
138
 -
56.8
57.3
60.9
65
 -
 -
5 x M12 x 1.5
4 x Ø10.8
 -
X
VII
513156
139
 -
63.1
70.8
89.5
41.1
 -
 -
5 x M12 x 1.5
3 x M12 x 1.75
26
X
I
515001ABS
182.5
140
77.6
78.3
99.3
56.7
 -
 -
6 x M14 x 1.5
3 x Ø14.5
33
X
I
515006
172
 -
77.6
78
99.3
 -
50.8
 -
5 x 1/2-20UNF
3 x M14 x 1.5
33
X
I
